Beschreibung:

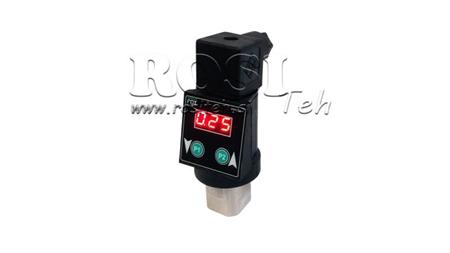

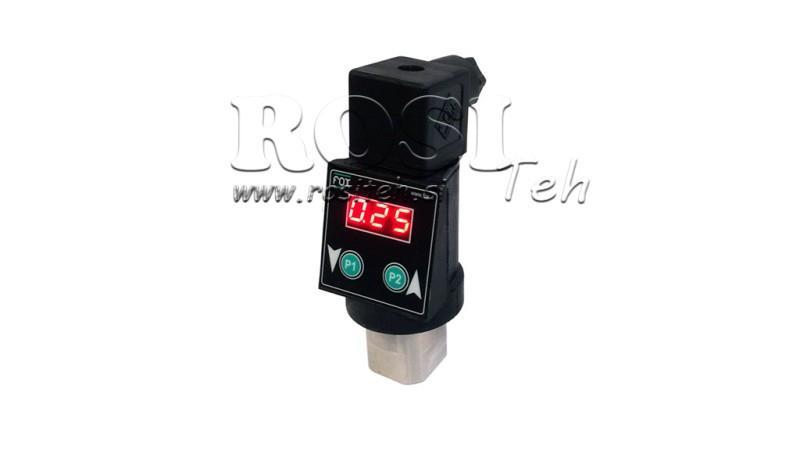

Die elektronischen Druckschalter „KLV5“ ermöglichen die Regelung von zwei Arbeitspunkten mit einstellbarer Hysterese (maximaler und minimaler Bereich). Die KLV5-Serie ist einfach zu bedienen und zu programmieren. Der KLV5 elektronische Druckschalter ist mit einem Frontdisplay ausgestattet, um den Arbeitsdruck einzustellen und zu überwachen.

BEDIENUNG:

Der Druckschalter hat die Tasten P1 und P2. Jede Taste hat zwei Werte P1(PL1 und PL2) und P2(PH1 und PH2).

P1 = wir stellen den Minimaldruck ein (PL1 und PL2)

P2 = wir stellen den Maximaldruck ein (PH1 und PH2)

PL1 = Punkt der minimalen Intervention OUT1 (1x auf P1 drücken, um auf PL1 zuzugreifen)

PL2 = Punkt der minimalen Intervention OUT2 (Taste auf P1 gedrückt halten, um auf PL2 zuzugreifen)

PH1 = Punkt der maximalen Intervention OUT1 (1x auf P2 drücken, um auf PH1 zuzugreifen)

PH2 = Punkt der maximalen Intervention OUT2 (Taste auf P2 gedrückt halten, um auf PH2 zuzugreifen)

Drücken Sie die Taste, bei der der Druck geändert werden muss (P1 oder P2), der Wert (PL1 und PL2) wird im Fall von P1 angezeigt und der Wert PH1 und PH2 im Fall von P2.

Danach ist es möglich, den Druck durch Drücken der Taste ▼ (P1) zu verringern oder der Taste ▲ (P2) zu erhöhen.

Warten Sie einige Sekunden, und der aktuelle Druckwert wird gespeichert. Der eingestellte Druck wird gespeichert, wenn er auf dem Display blinkt. Dann kehrt es zur ursprünglichen Anzeige 0.0 zurück.

Wiederholen Sie dasselbe Verfahren für andere Interventionspunkte.

WICHTIG: Für Sicherheit und ordnungsgemäße Funktion müssen PL1 = PL2 gleichwertige Werte und PH1 = PH2 gleichwertige Werte sein.
