MANUAL VÁLVULA HIDRÁULICA MONOBLOQUE 1xZ50
| Información técnica | |
| Proveedor: | Bulgaria |
| Devolución o cambio: | 14 días |
| Garantía: | 6 meses |
| Peso del producto: | 2,5 kg |
| Tipo de válvula: | monobloque Z50 |
| Caudal nominal: | 50 L/min |
| Número de secciones: | 1 |
| Material del cuerpo: | Hierro fundido |
| Material de la corredera: | Acero al carbono (16 mm de diámetro) |
| Accionamiento: | Mecánico (mediante palanca de control) |
| Circuito hidráulico: | Paralelo |
| Presión máx. (puerto T): | 35 bar (presión de retorno) |
| Presión máx. (puerto P): | 315 bar (presión de entrada) |
| Presión máx. (puertos A y B): | 315 bar (presión de trabajo) |
| Válvula limitadora de presión ajustada de fábrica: | 180 bar |
| Rango de ajuste de la válvula limitadora de presión: | Según el muelle: 50–120 / 120–250 / 220–315 bar |
| Fugas internas: | 7 cm³/min a Δp = 100 bar y 40°C |
| Temperatura de funcionamiento: | -40°C a +60°C |
| Temperatura de funcionamiento del aceite: | -20°C a +80°C con juntas NBR |
| Viscosidad del aceite: | 15–75 mm²/s (recomendada) |
Descripción
Los distribuidores hidráulicos direccionales monobloque Z50 están diseñados para el control manual fiable y preciso del caudal de aceite hidráulico entre la bomba y los actuadores hidráulicos. Están disponibles en versiones de 1 a 7 secciones, lo que permite controlar de una a siete funciones hidráulicas independientes en función de los requisitos del sistema hidráulico.
Cada sección dispone de puertos de trabajo A y B con roscas G 3/8" para conectar un cilindro hidráulico, un motor hidráulico u otro actuador hidráulico de doble efecto. El puerto principal de presión P y el puerto de retorno T disponen de roscas G 1/2".
La válvula se acciona mecánicamente mediante palancas de control. Al mover una palanca individual, el aceite hidráulico se dirige a uno u otro puerto de trabajo, controlando el sentido de movimiento del actuador conectado. En la posición neutra, la función hidráulica correspondiente no está activada.
Principales ventajas de las válvulas Z50:
- disponibles con 1 a 7 secciones,
- diseño monobloque compacto,
- accionamiento manual sencillo y directo,
- control independiente de las funciones hidráulicas individuales,
- conexiones hidráulicas estándar,
- diseño robusto para uso en maquinaria agrícola y de trabajo.
Los distribuidores hidráulicos monobloque Z50 son adecuados para su uso en maquinaria agrícola y forestal, así como en diversos equipos hidráulicos industriales y móviles. La selección del número adecuado de secciones permite adaptar la válvula al número de funciones hidráulicas requeridas por una máquina o aplicación concreta.

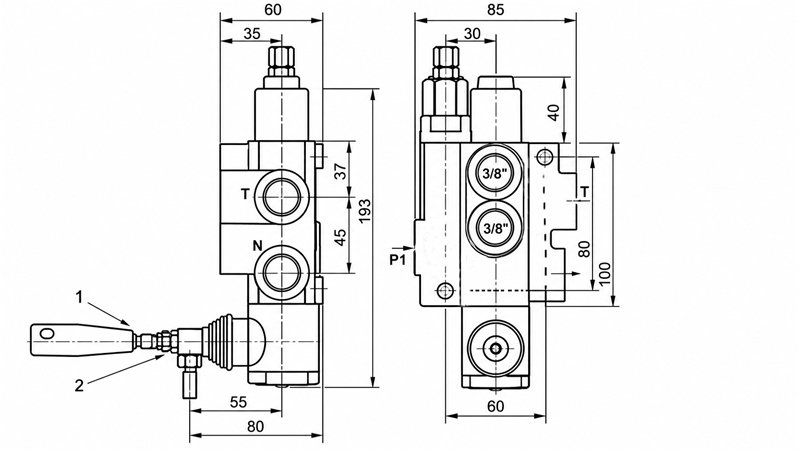

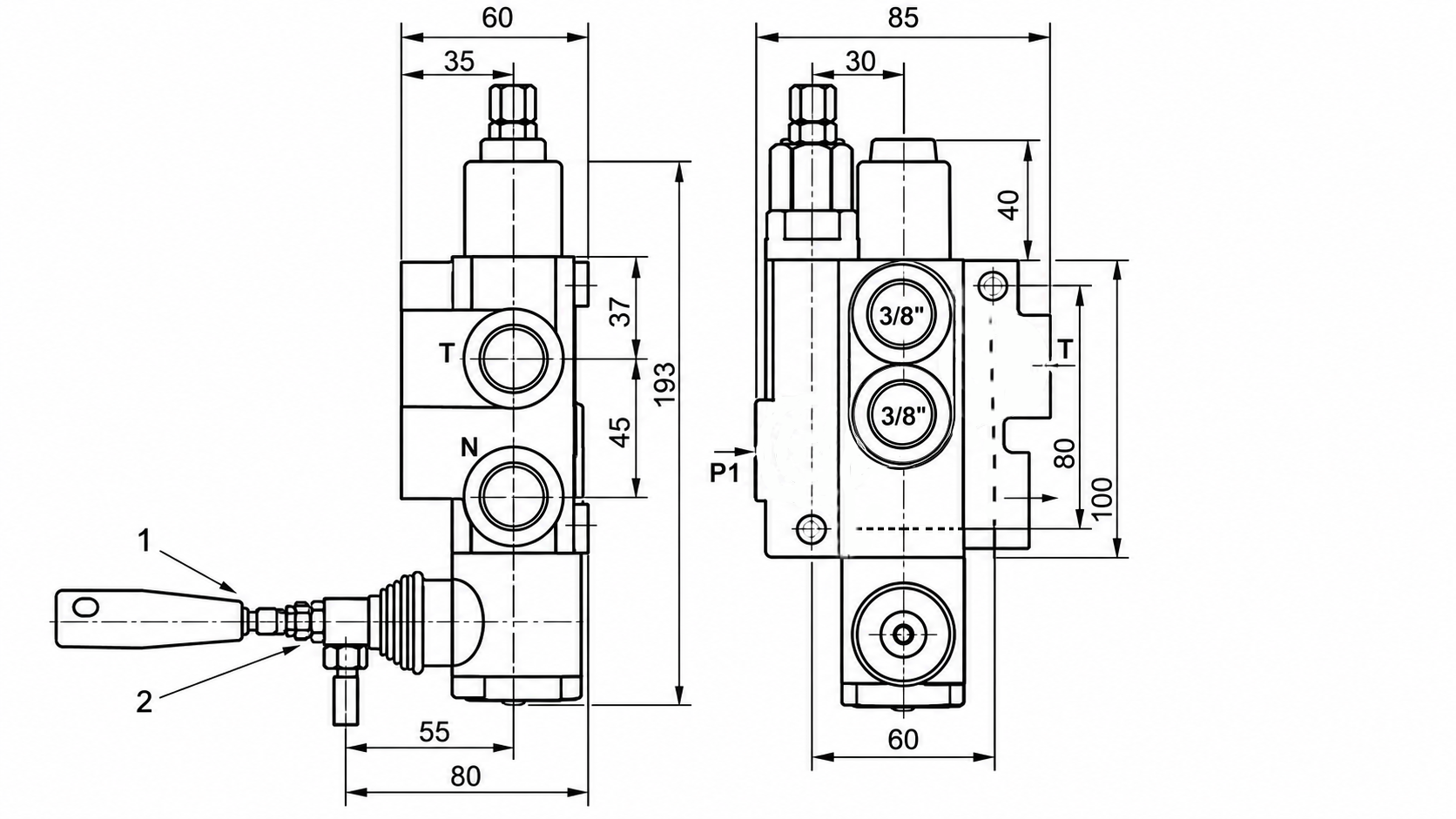

Dimensiones

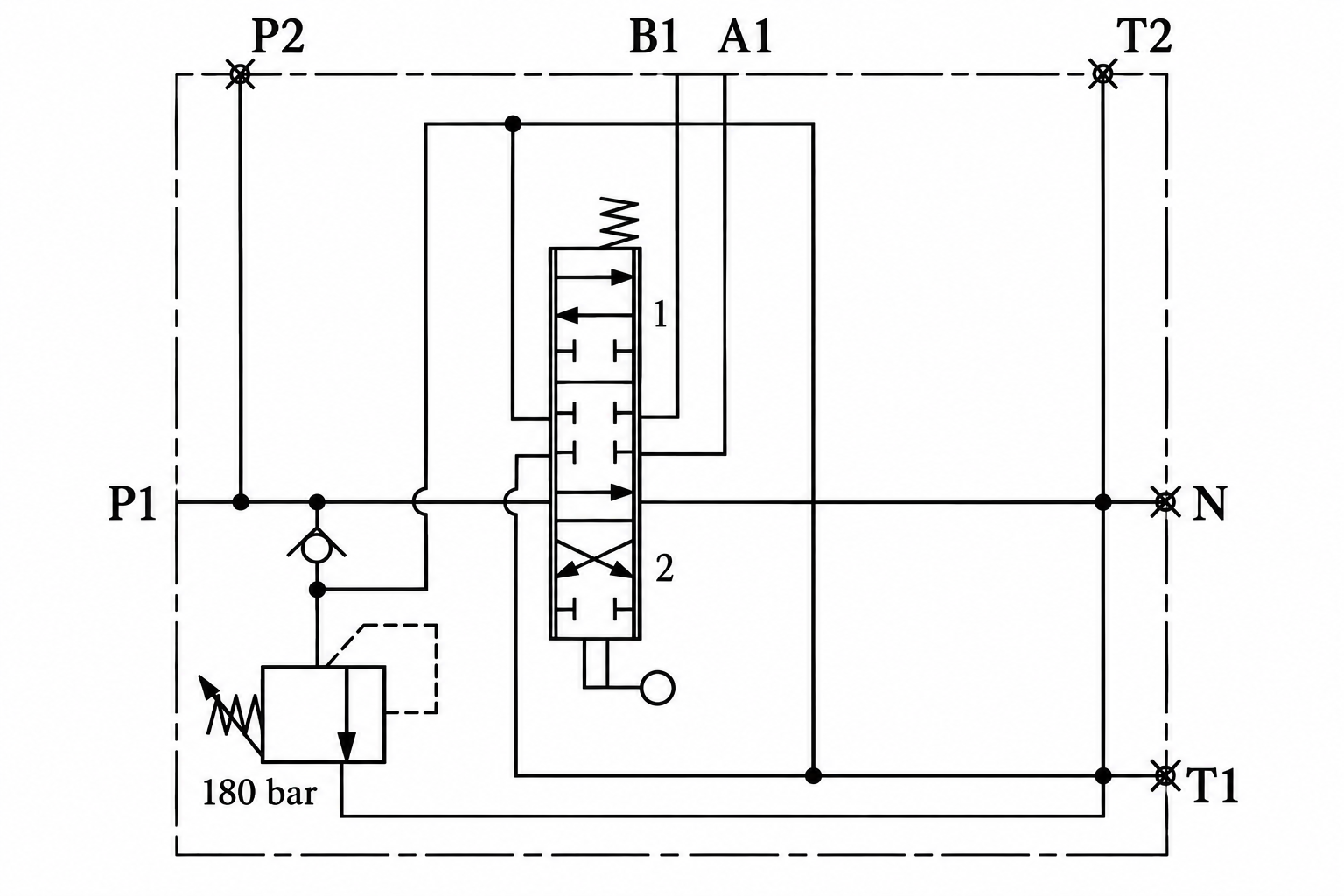

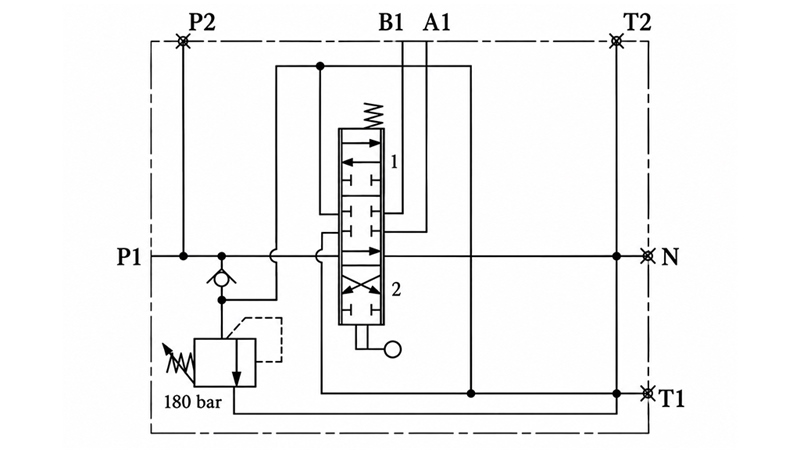

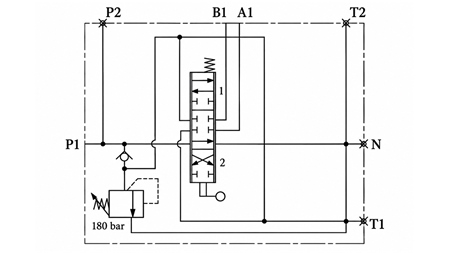

Esquema del circuito hidráulico
