MANUAL VÁLVULA HIDRÁULICA MONOBLOQUE 4xZ80
| Información técnica | |
| Proveedor: | Bulgaria |
| Devolución o cambio: | 14 días |
| Garantía: | 6 meses |
| Peso del producto: | 11,5 kg |
| Tipo de válvula: | Monobloque Z80 |
| Caudal nominal: | 80 L/min |
| Número de secciones: | 4 |
| Material del cuerpo: | Hierro fundido |
| Material de la corredera: | Acero al carbono (diámetro 18 mm) |
| Accionamiento: | Mecánico (mediante palanca de mando) |
| Circuito hidráulico: | Paralelo |
| Presión máx. (puerto T): | 35 bar (presión de retorno) |
| Presión máx. (puerto P): | 315 bar (presión de entrada) |
| Presión máx. (puertos A y B): | 315 bar (presión de trabajo) |
| Válvula limitadora de presión ajustada de fábrica: | 180 bar |
| Rango de ajuste de la válvula limitadora de presión: | 120-250 bar |
| Fuga interna: | 8 cm³/min a Δp = 100 bar y 40°C |
| Temperatura de funcionamiento: | -40°C a +60°C |
| Temperatura de funcionamiento del aceite: | -20°C a +80°C con juntas NBR, -20°C a +100°C con juntas FPM |
| Viscosidad del aceite: | 15–75 mm²/s (recomendado) |
Descripción
Las válvulas hidráulicas monobloque Z80 están diseñadas para un control fiable y preciso del caudal de aceite hidráulico entre la bomba y los actuadores hidráulicos. Están disponibles en versiones de 1 a 6 secciones, lo que permite controlar de una a seis funciones hidráulicas independientes según los requisitos del sistema.
Cada sección dispone de puertos de trabajo A y B. La versión BSP estándar utiliza una conexión G 1/2 para la entrada de presión P, G 3/4 para el puerto de retorno T y conexiones G 1/2 para los puertos de trabajo A y B. Según la configuración de corredera seleccionada, la válvula es adecuada para controlar cilindros hidráulicos de doble efecto o de simple efecto, motores hidráulicos y otros actuadores hidráulicos.
En la versión de accionamiento manual, la válvula se controla mecánicamente mediante palancas. Al mover una palanca individual, el aceite hidráulico se dirige al puerto de trabajo correspondiente, controlando así el sentido de movimiento del actuador conectado. En la posición neutra, la función hidráulica correspondiente no se activa.
Principales ventajas de las válvulas Z80:
- caudal nominal: 80 l/min,
- presión máxima de trabajo: 315 bar,
- disponible con 1 a 6 secciones,
- construcción monobloque compacta y robusta,
- accionamiento manual sencillo y directo,
- control independiente de las funciones hidráulicas individuales,
- conexiones hidráulicas estándar,
- adecuada para diversos sistemas hidráulicos móviles y estacionarios.
Las válvulas Z80 están equipadas con una válvula limitadora de presión principal y una válvula antirretorno. Están disponibles en configuraciones paralela o tándem, con una conexión Power Beyond (Carry Over) opcional para conectar válvulas hidráulicas adicionales.
Las válvulas hidráulicas monobloque Z80 son adecuadas para su uso en maquinaria agrícola y forestal, así como en diversos equipos hidráulicos industriales y móviles. La selección del número adecuado de secciones y del tipo de corredera permite adaptar la válvula a las funciones hidráulicas específicas de cada máquina o aplicación.

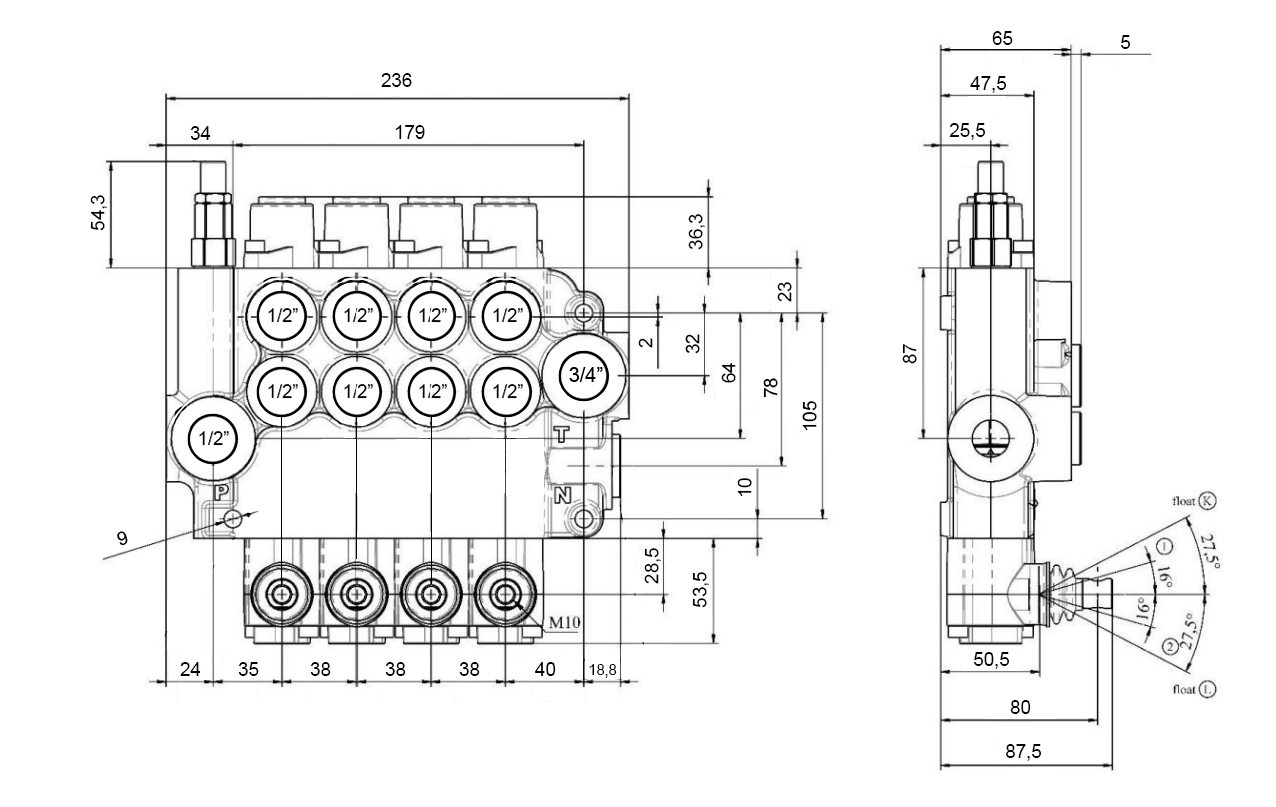

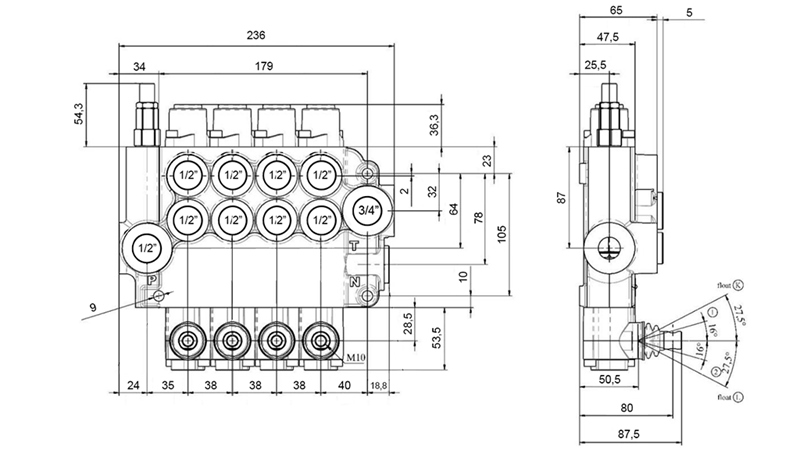

Dimensiones

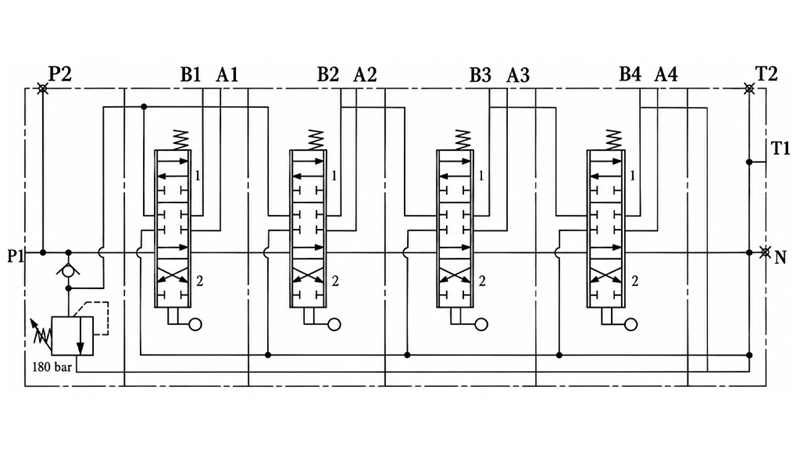

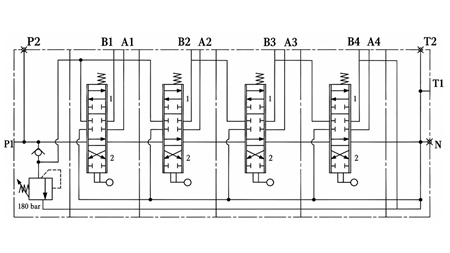

Esquema del circuito hidráulico
