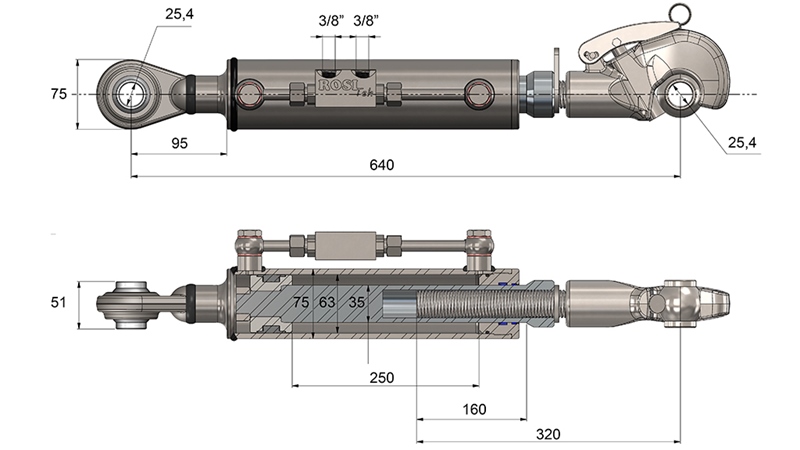

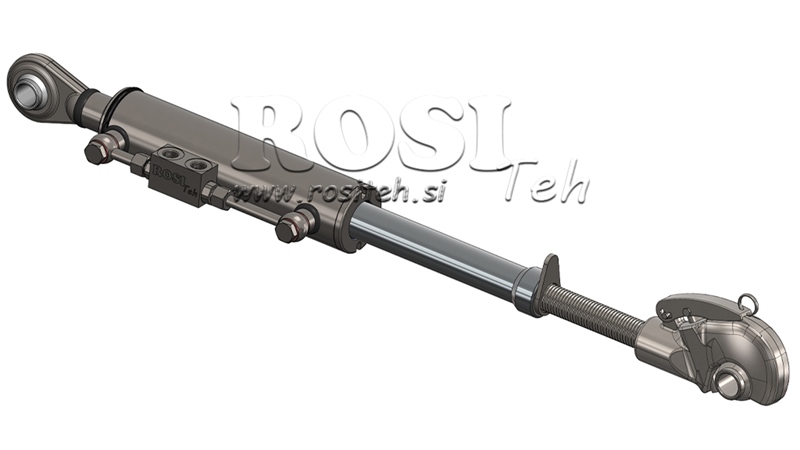

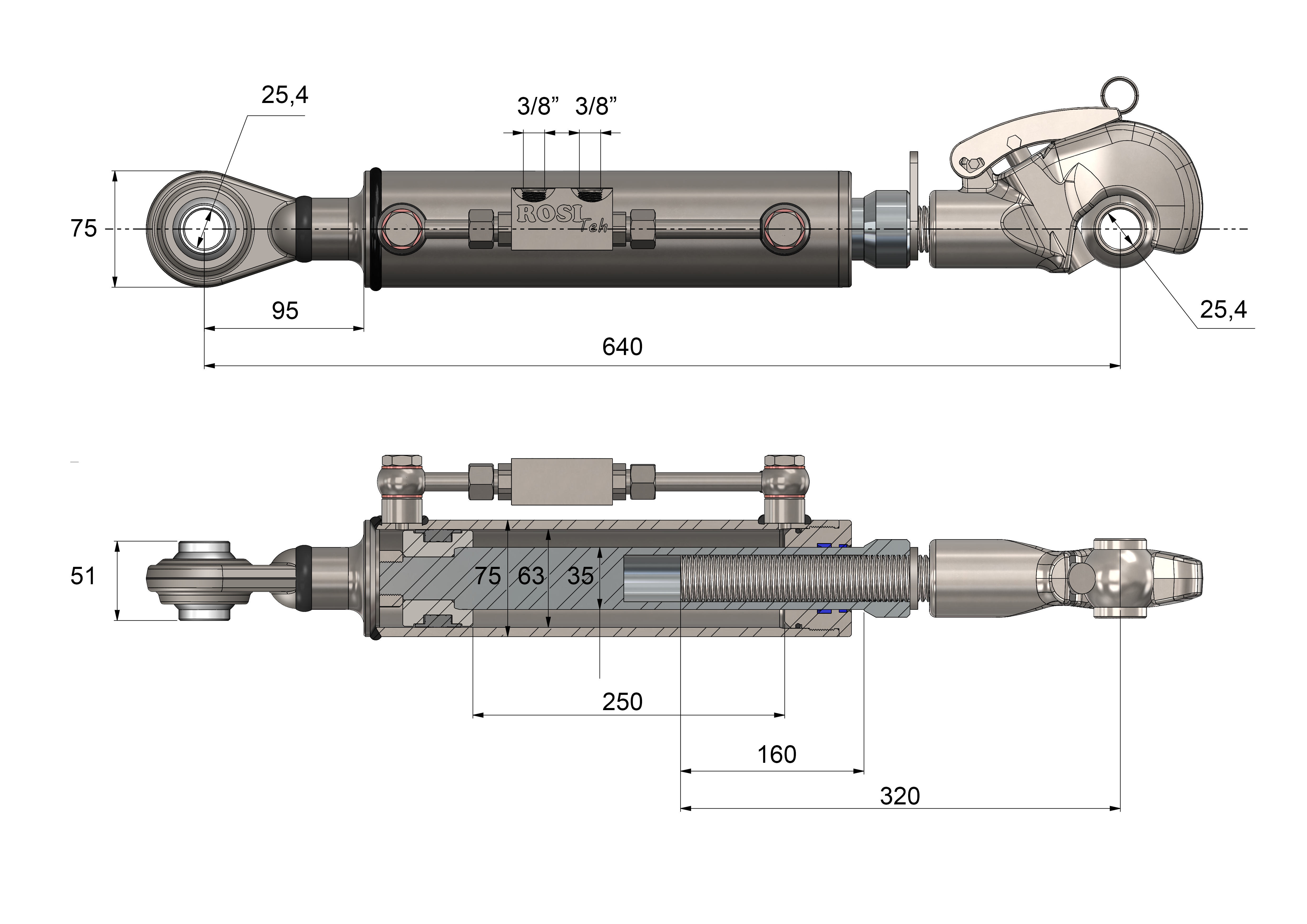

HIDRAULIKUS MENETES FŰGGESZTŐKAR AUTÓMATIKUS - CAT. 2 - 63/35-250 (45-95 HP) (25,4 mm)

 Hidraulikus felsőkar

lényegében egy szabványos, kettős működésű hidraulikus munkahenger hegesztett végekkel, amely a traktor és a traktor munkagépe közé szerelhető. Egyértelműen hasznos fejlesztés a traktorhoz, ha az még nincs felszerelve vele. Hidraulikus felsőkarjaink a lehető legjobb korrózióvédelem érdekében horganyzottak. Minden hidraulikus felsőkar blokkszeleppel is fel van szerelve. Hidraulikatömlő sérülése esetén a felsőkar munkahengere ugyanabban a pozícióban marad, ahogy a munkagép is. A blokkszelep azt is biztosítja, hogy a tömlők vezetés közbeni rezgések ellenére se legyenek nyomás alatt , ami megakadályozza a traktor hidraulikaszelepének felesleges terhelését.

A hidraulikus felsőkarok leggyakoribb típusai:

- STANDARD hidraulikus felsőkar

(mindkét oldalon hegesztett szemes végekkel)

- Hidraulikus felsőkar horoggal

(a dugattyúrúdon egy gyorskioldó horog található a gömbhöz, a traktor munkagépének csatlakoztatásához)

- SPECIÁLIS hidraulikus felsőkar

(horoggal ellátott hidraulikus felsőkar, de a munkahengeren lévő szemes vég helyett speciális hegesztett horoggal, amely lehetővé teszi a felsőkar nagyobb oldalirányú elmozdulását)

- MENETES hidraulikus felsőkar

(a felsőkar hossza a menet hosszával meghosszabbítható)

A hidraulikus felsőkarok felhasználása:

A hidraulikus felsőkarok egyre inkább nélkülözhetetlenek minden traktoron, különösen talajművelő ekéknél, ahol az eke pontos beállítása kulcsfontosságú. Nagyon hasznosak tereprendezőknél, traktoros targoncáknál (a billentés beállításához), valamint billenő platóknál is.

Hogyan válassza ki a traktorához megfelelő hidraulikus felsőkart?

1. lépés: Mekkora teljesítményű a traktora?

1. kategória: 20–55 HP (15 – 40 kW) teljesítményű traktorokhoz

2. kategória: 45–95 HP (35 – 70 kW) teljesítményű traktorokhoz

3. kategória: 80–210 HP (60 – 155 kW) teljesítményű traktorokhoz

4. kategória: 180–380 HP (135 – 285 kW) teljesítményű traktorokhoz

Érdemes azt is figyelembe venni, hogy a felsőkart milyen munkagéphez fogják használni, mivel például egy 100 HP teljesítményű traktor esetén nem feltétlenül szükséges a 3. kategóriájú felsőkar, ha azt csak legfeljebb 1500 kg teherbírású billenő platóhoz használják.

2. lépés: Milyen csapfuratokkal kell rendelkeznie a felsőkarnak?

1. kategória: 19,2 mm vagy 25,4 mm furatok

2. kategória: 25,4 mm furatok

3. kategória: 25,4 mm vagy 32,4 mm furatok

4. kategória: 45,2 mm vagy 32,4 mm furatok

Lehetőség van szűkítőpersely használatára, amely lehetővé teszi, hogy egy felsőkart több különböző traktoron vagy munkagépen is használjanak. Horoggal ellátott (automata) vagy speciális kivitelű hidraulikus felsőkarok esetén a furatokat a gömb határozza meg, amelyet a felsőkar gyorskioldó horgába rögzítenek.

3. lépés: A felsőkar megfelelő hossza vagy lökete.

Nincs szigorú szabály vagy pontos szabvány arra vonatkozóan, hogy egy adott traktortípushoz mekkora löketű hidraulikus felsőkar szükséges. Ez főként a traktor típusától és azoktól a munkagépektől függ, amelyekhez használni kívánják. Általában több, a tulajdonában lévő munkagéppel is használják, ezért olyan hosszt kell meghatározni, amely a legtöbbhöz megfelelő. A legegyszerűbb módszer a traktoron már felszerelt menetes felsőkar lemérése. A menetes felsőkar összetolt hossza alapján (mindkét furat középpontjától mérve) kiválasztható a legközelebbi hidraulikus felsőkar, majd ellenőrizhető annak maximális kihúzott hossza és lökete.

A hidraulikus felsőkarok standard löketei:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Az azonos löketű felsőkarok teljes hossza a típustól függ.

4. lépés: A hidraulikus felsőkar típusának kiválasztása.

- Standard hidraulikus felsőkar
(hagyományos traktorokhoz használható)

- Hidraulikus felsőkar horoggal
(akkor használható, ha a traktor alsó emelőkarjai gyorskioldó horgokkal vannak felszerelve)

- Speciális hidraulikus felsőkar
(nagyobb oldalirányú elmozduláshoz)

- Menetes hidraulikus felsőkar
(a felsőkar hossza a menet hosszával meghosszabbítható)

A hidraulikus felsőkarok az alábbi traktorokhoz alkalmasak:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
