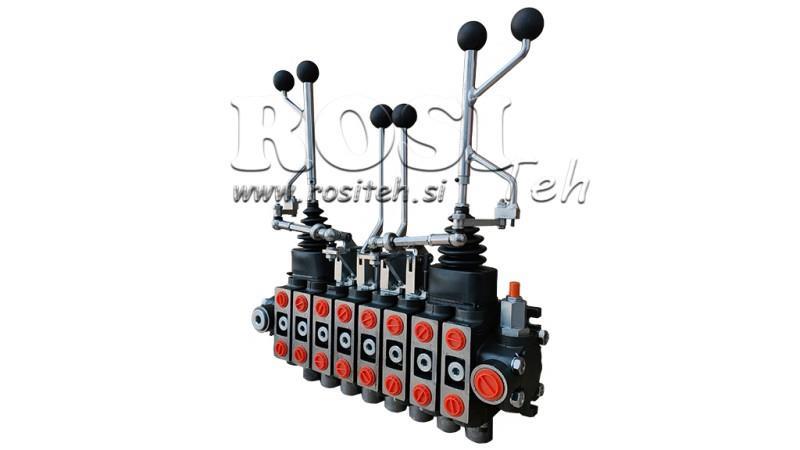

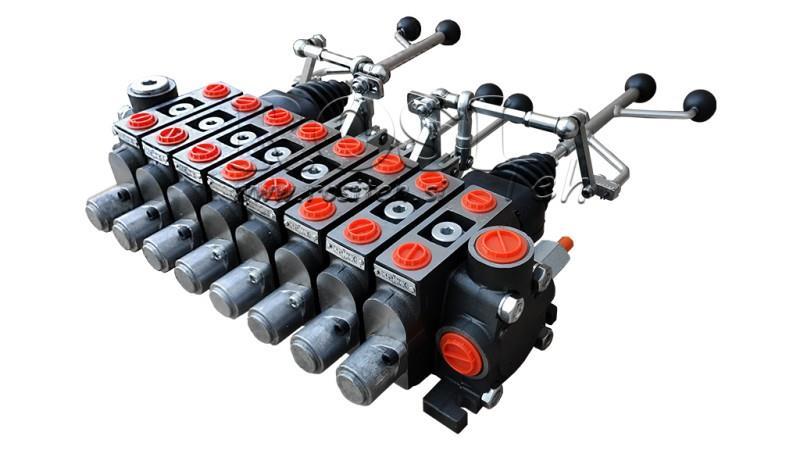

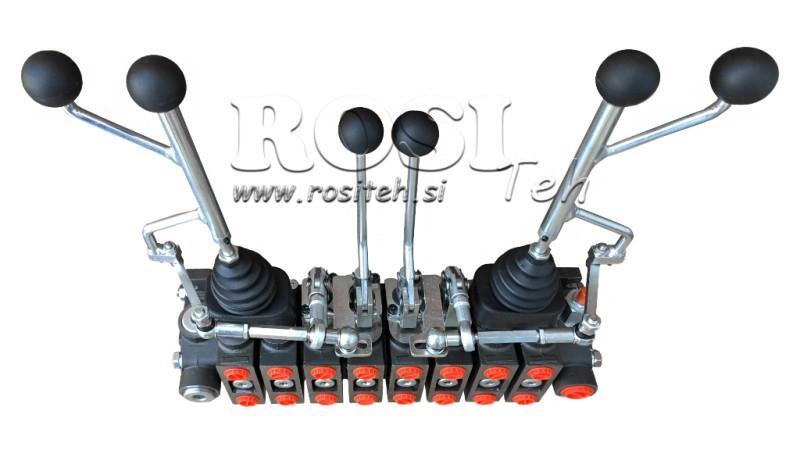

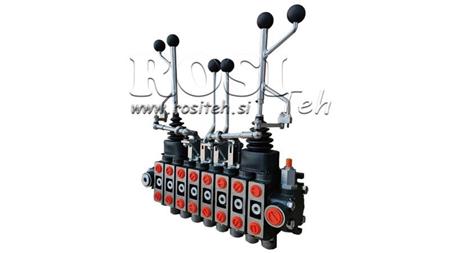

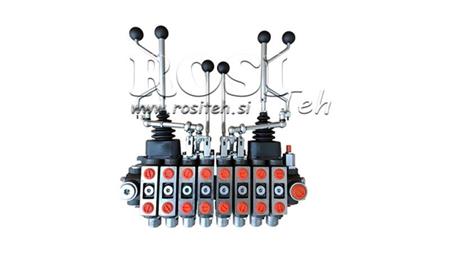

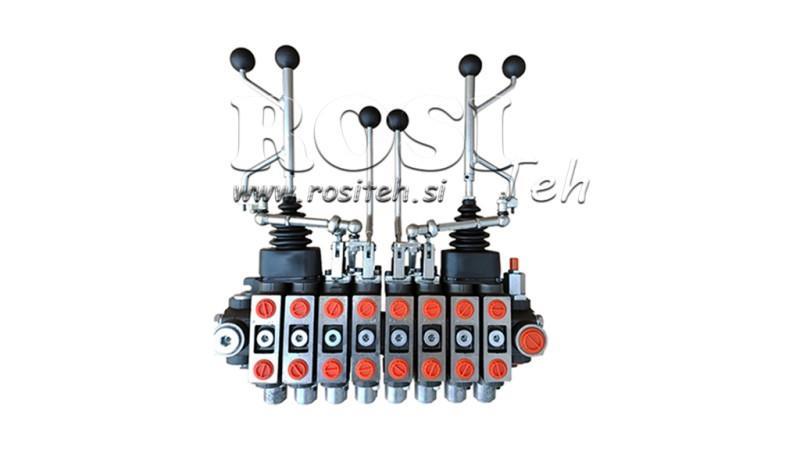

HIDRAVLIČNI VENTIL HIAB 8XPC70 + 2X EURO JOYSTICK 3 POZ

Generell beskrivelse:

Manuell eller mekanisk hydraulisk ventil РC70 er designet for distribusjon og styring av arbeidsstrømmen mellom hydraulisk pumpe og hydrauliske sylindere.
Den hydrauliske ventilen brukes for skogvogn – (HIAB).

Består av en blokk med 8 segmenter.

Funksjon:

Alle hydrauliske ventiler er utstyrt med sikkerhetsventil. I nøytral posisjon (spaken i midten) sirkulerer olje gjennom ventilen. Når spaken flyttes til den ene eller den andre siden, forårsaker den hydrauliske ventilen bevegelse av sylinderen eller rotasjon av hydromotoren i en eller annen retning. Når spaken slippes, returnerer den automatisk til nøytral posisjon, hydromotoren eller sylinderen stopper i den nåværende posisjonen, og oljen sirkulerer igjen gjennom ventilen. Det er mulig å bruke såkalt 'closed center' element, som endrer ventilen slik at oljen ikke sirkulerer gjennom ventilen i nøytral posisjon, og en slik ventil er ikke lenger gjennomstrømmende. Ved bruk eller tilkobling av andre ventiler er det nødvendig å bruke leddet 'carry over', som muliggjør oljeforsyning til andre ventiler.

Ved ventiler med spindler for flytende funksjon, tillater dette sylinderen fri oljeflyt, noe som betyr at sylinderen beveger seg fritt (eller snøplogen tilpasser seg terrenget).

Ventiler med spindler for ensrettet sylinder er designet for ensrettet sylinder.

Bygg:

РC70 er en monoblokk distribusjonsventil. Den er laget av støpejern EN-GJL300. Spindlene er laget av karbonstål og er hardkrommet.

Tilkoblinger:

Spindelen er skrudd fast med to M10 skruer.
