TUBO HONADO H9 PARA CILINDRO HIDRÁULICO 105/120 - 7,5mm (1000mm)
Código do produto:
14796
OEM:
9990000179299
Taxa de imposto
22 %
Preço sem IVA:
78,69 EUR
Preço com IVA:
96,00 EUR
Ref:
0
Tubo brunido
Devolução ou troca:
Tubos fabricados sob encomenda não podem ser devolvidos nem trocados.
Comprimento:
1 - 6 metros
Material:
E355 DIN 2393 ISO H9
Fornecedor:
Itália
- Tubos marcados a azul estão normalmente em stock com comprimento de 1 metro. Todos os outros comprimentos e dimensões estão disponíveis sob consulta por e-mail ou telefone.
- Os tubos não são cortados para comprimentos inferiores a 1000 mm.
- O prazo de entrega para tubos não disponíveis em stock é normalmente de 2–4 semanas.
- O comprimento máximo disponível é de 6 metros (pode haver pequena variação no comprimento final).
| TUBOS MARCADOS A AZUL ESTÃO NORMALMENTE EM STOCK COM COMPRIMENTO DE 1 METRO. OUTROS ESTÃO DISPONÍVEIS SOB CONSULTA. | ||||||||||

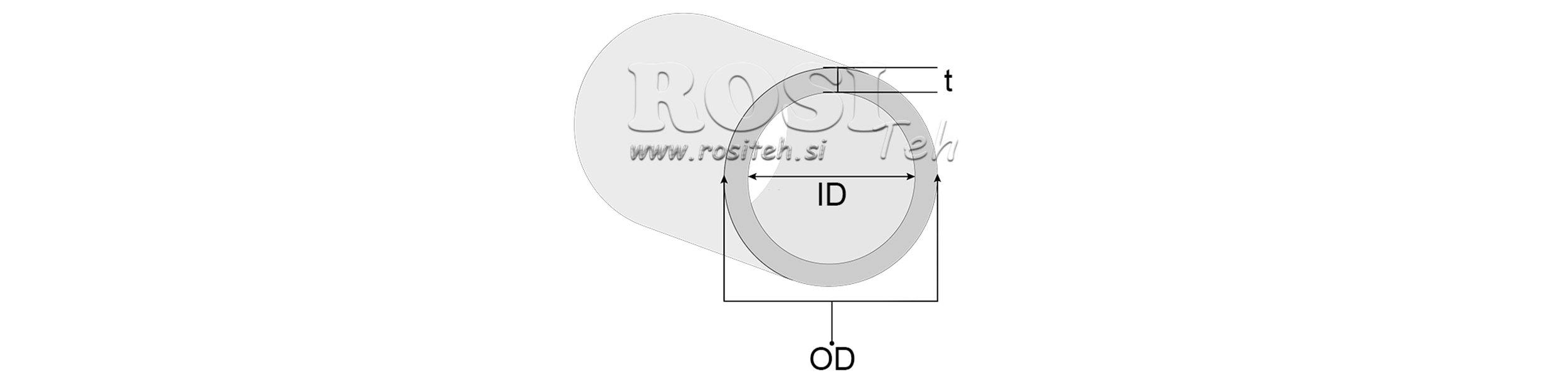

| ŠIFRA | ID (mm) | OD (mm) | t (mm) | (kg/m) | ŠIFRA | ID (mm) | OD (mm) | t (mm) | (kg/m) | |
| 14781 | 20 | 30 | 5 | 3,082 | 14790 | 75 | 90 | 7,5 | 15,258 | |
| 14782 | 25 | 35 | 3,699 | 11502 | 80 | 90 | 5 | 10,480 | ||
| 14783 | 30 | 40 | 4,315 | 14791 | 80 | 95 | 7,5 | 16,183 | ||
| 100553 | 32 | 40 | 4 | 3,551 | 11503 | 85 | 95 | 5 | 11,097 | |
| 14784 | 35 | 45 | 5 | 4,932 | 14792 | 85 | 100 | 7,5 | 17,107 | |
| 11497 | 40 | 50 | 5 | 5,548 | 14793 | 90 | 100 | 5 | 11,713 | |
| 14785 | 45 | 55 | 5 | 6,165 | 11504 | 90 | 105 | 7,5 | 18,032 | |
| 11498 | 50 | 60 | 5 | 6,781 | 14794 | 95 | 110 | 7,5 | 18,957 | |
| 14786 | 55 | 65 | 5 | 7,398 | 14795 | 100 | 5 | 12,946 | ||
| 11499 | 60 | 70 | 5 | 8,014 | 11505 | 100 | 115 | 7,5 | 19,882 | |
| 11500 | 63 | 73 | 5 | 8,384 | 14796 | 105 | 120 | 7,5 | 20,806 | |
| 14787 | 65 | 75 | 5 | 8,631 | 14797 | 110 | 5 | 14,179 | ||
| 11501 | 70 | 80 | 5 | 9,247 | 14010 | 110 | 125 | 7,5 | 21,731 | |
| 14788 | 70 | 85 | 7,5 | 14,333 | 14798 | 115 | 130 | 7,5 | 22,656 | |
| 14789 | 75 | 5 | 9,864 | 14799 | 120 | 135 | 7,5 | 23,581 | ||
| TUBOS MARCADOS A AZUL ESTÃO NORMALMENTE EM STOCK COM COMPRIMENTO DE 1 METRO. OUTROS ESTÃO DISPONÍVEIS SOB CONSULTA. | ||||||||||
| TUBOS MARCADOS A AZUL ESTÃO NORMALMENTE EM STOCK COM COMPRIMENTO DE 1 METRO. OUTROS ESTÃO DISPONÍVEIS SOB CONSULTA. | ||||
| ŠIFRA | ID | OD | t | (kg/m) |
| 14781 | 20 | 30 | 5 | 3,0825 |
Propriedades mecânicas
| Qualidade do aço | Resistência à tração Rm (N/mm2) | Alongamento A5 (%) | Energia de impacto KV2 (J) | Dureza Brinell (N/mm2) | Norma |
| E355+SR | min. 580 | min. 10 | min. 27 J / -20°C | min. 175 | EN 10305-1 |
| E355+C | min. 640 | min. 4 | - | min. 185 | EN 10305-2 |
SR - Alívio de tensões - O material é trefilado a frio e depois submetido a alívio de tensões.
C - Trefilado a frio - O material é apenas trefilado a frio sem tratamento adicional.
Dimensões e tolerâncias
| Diâmetro externo (OD) | Ø30 - 135 mm / sob consulta |
| Diâmetro interno (ID) | Ø20 - 120 mm |
| Tolerância interna (ID) | ISO H9 |
| Tolerância externa (OD) | de acordo com EN 10305-2 |
| Rugosidade da superfície interna (ID) | Ra: máx. 0.40 µm (superfície brunida) |
| Retidão | máx. 1 mm / 1000 mm |
Tabela de dimensões - tolerância OD
| Diâmetro (mm) | ISO M8 (µm) |
| 30 < Ø ≤ 50 | 0 / +39 |
| 50 < Ø ≤ 80 | 0 / +46 |
| 80 < Ø ≤ 120 | 0 / +54 |
| 120 < Ø ≤ 180 | 0 / +63 |
| 180 < Ø ≤ 250 | 0 / +72 |
| 250 < Ø ≤ 315 | 0 / +81 |
