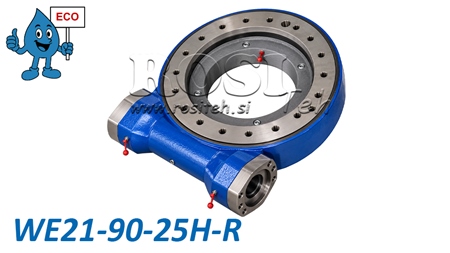

PUŽNI OKRETNI POGON SERIJE WEA21 - 28,7 kNm - PRIJENOSNI OMJER 90:1 - ECO

Opis

Pužni zakretni pogoni serije WEA iz naše ECO linije nude snažno, robusno i isplativo rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i zakretni ležaj u kompaktnoj jedinici, omogućujući prijenos velikog momenta uz istodobno preuzimanje aksijalnih, radijalnih i prevrtnih opterećenja.

Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni veliki zakretni moment i precizno pozicioniranje opterećenja.

Način rada pužnog zakretnog pogona

Pužni zakretni pogon radi na principu pužnog prijenosa, pri čemu puž pokreće ozubljeni zakretni vijenac. Ova izvedba osigurava veliki redukcijski prijenosni omjer, velik izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova konstrukcija omogućuje kontinuirano zakretanje od 360°, dok integrirani zakretni ležaj preuzima velike aksijalne i radijalne sile, kao i momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.

Ključne prednosti

• ECO linija – pristupačno rješenje koje nudi izvrstan omjer cijene i kvalitete.

• Velik izlazni moment za zakretanje teških konstrukcija i tereta.

• Kompaktna i robusna izvedba s integriranim zakretnim ležajem.

• Mogućnost kontinuiranog zakretanja od 360°.

• Precizno i kontrolirano zakretanje uz veliki redukcijski prijenosni omjer.

• Velika aksijalna i radijalna nosivost.

• Visoka otpornost na momente prevrtanja.

• Visokokvalitetni materijali i toplinski obrađene komponente ozubljenja.

• Širok raspon modela za različita opterećenja i primjene.

Primjene

Pužni zakretni pogoni serije WEA ECO koriste se u različitim industrijama, osobito u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje komponenti i sklopova teških strojeva.

• Šumarski strojevi – šumarske prikolice, dizalice i rotirajuće konstrukcije.

• Poljoprivredni strojevi – rotirajuće ruke, priključci i poljoprivredna oprema.

• Građevinska mehanizacija – dizalice, oprema za dizanje i rotirajuće platforme.

• Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za rukovanje materijalom.

• Transportna i specijalna vozila – rotirajući sklopovi i oprema montirana na vozilo.

Materijali i konstrukcija

Pužni zakretni pogoni serije WEA ECO proizvode se od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.

Komponente ozubljenja mogu biti izrađene od čelika oznaka 45, 50Mn, 42CrMo ili 42CrMo4, dok pužna vratila mogu biti izrađena od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi povećanja tvrdoće i otpornosti na trošenje.

Tvrdoća kaljenih površina valjnih staza kreće se od 55 do 62 HRC, dok se površinska tvrdoća pužnog sklopa kreće od 58 do 62 HRC.

Pužni zakretni pogon tvornički je podmazan.

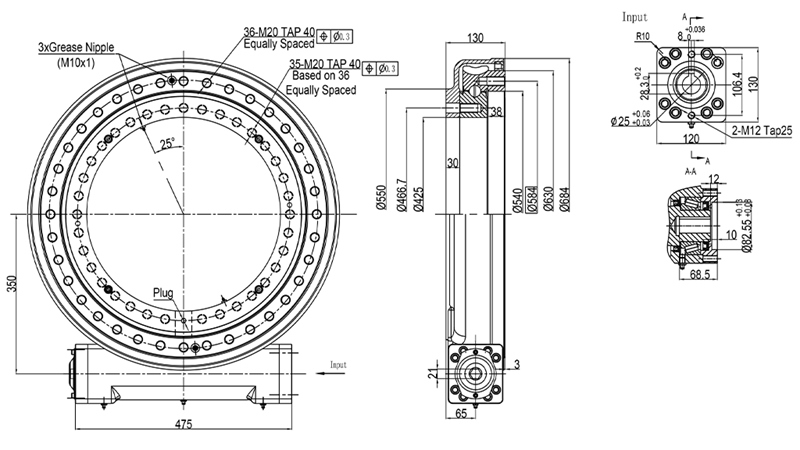

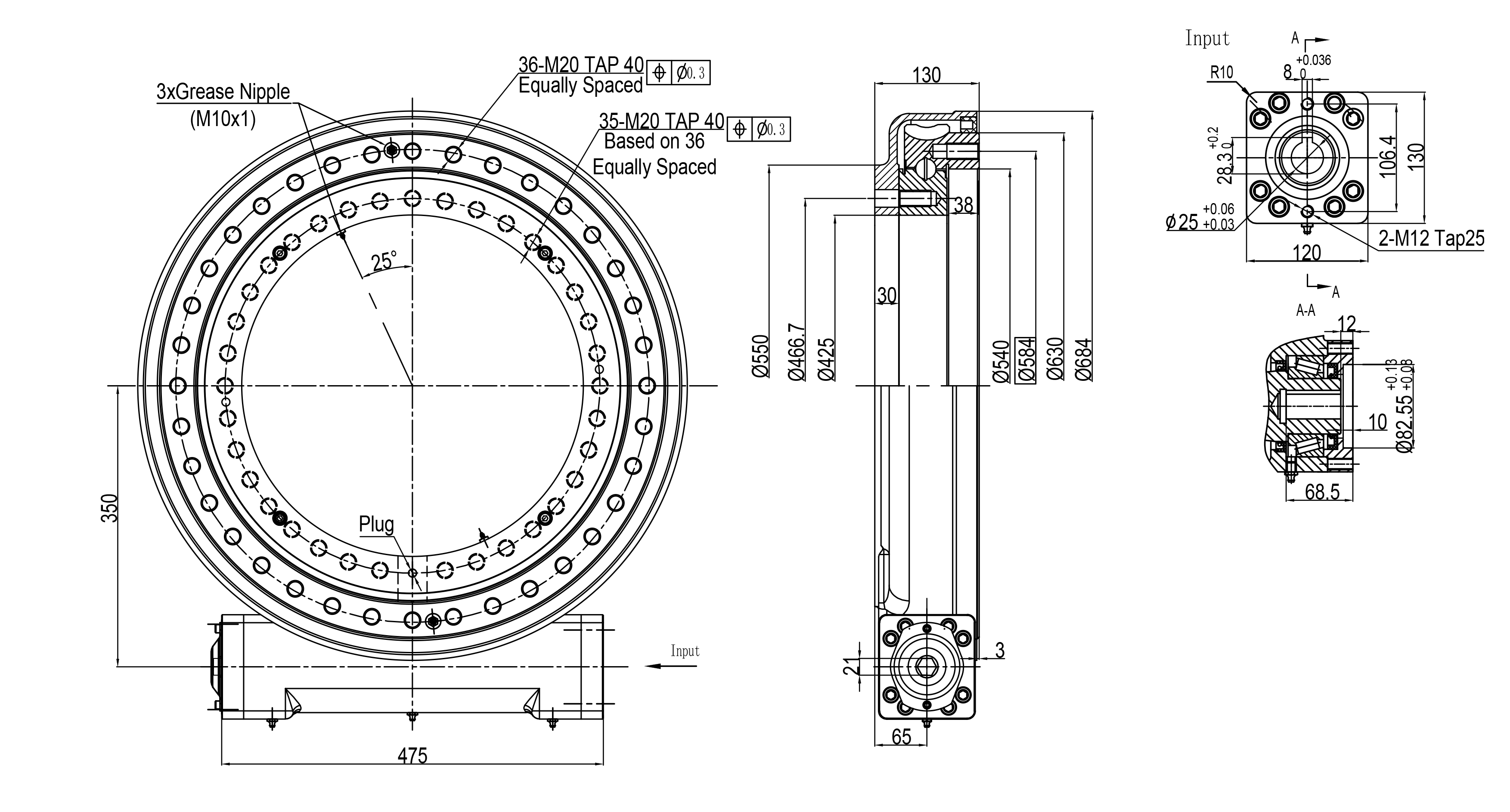

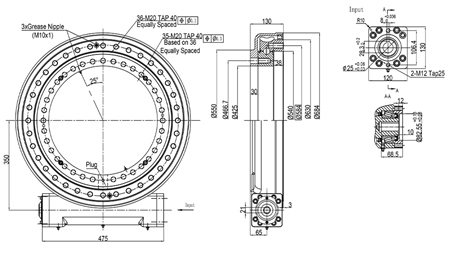

Dimenzije WEA21 - ECO

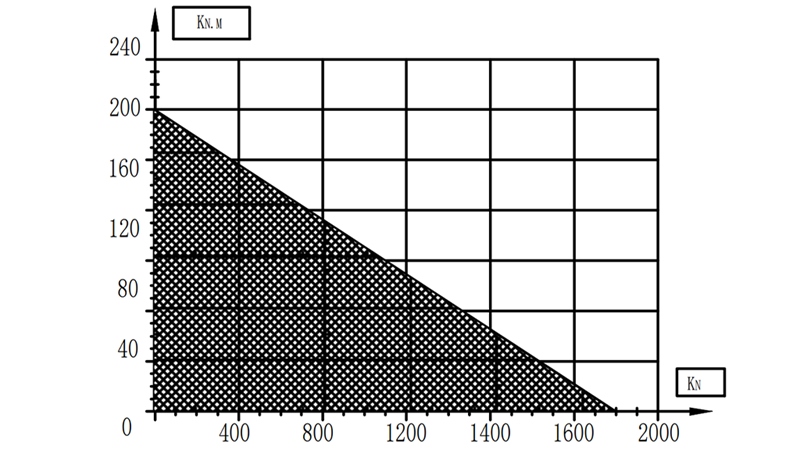

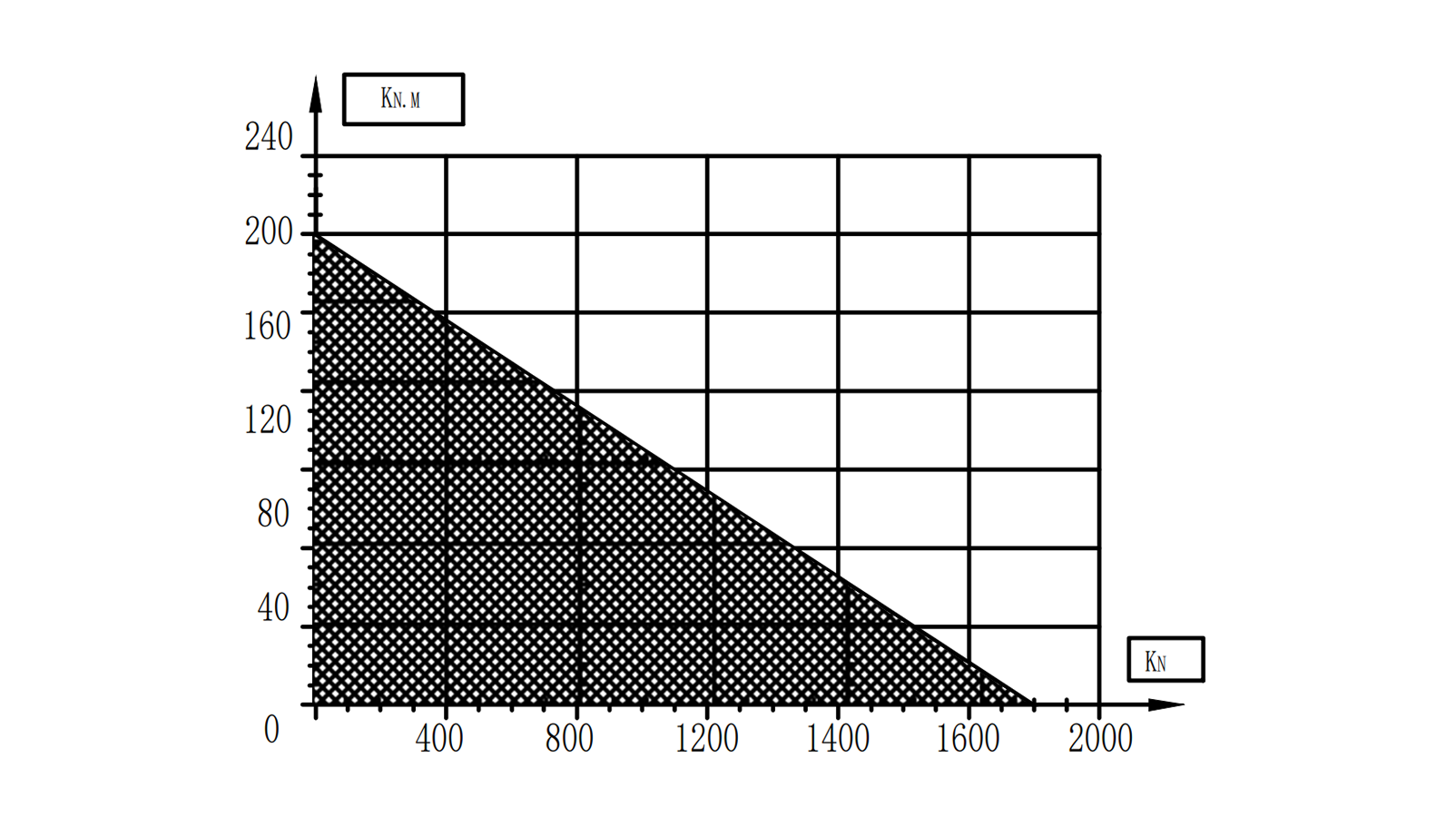

Dijagram graničnog opterećenja

Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni zakretni pogon WEA21. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad potrebno je poštovati granice opterećenja koje je odredio proizvođač.

Horizontalna os: Aksijalno opterećenje u kN.

Vertikalna os: Moment prevrtanja u kNm.

Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
